K čemu slouží středicí kroužek a značky na kódovém kotouči

Kromě stop nese kódový kotouč tenký středicí kroužek a několik malých značek. Středicí kroužek je soustředný se stopou: když se při montáži pod mikroskopem otáčí hřídelí a sleduje, jak moc kroužek hází, lze excentricitu nastavit do několika mikrometrů. Značky polohy, směru, strany s ryskami a čísla šarže slouží montáži a dohledatelnosti. Článek vysvětluje jejich funkci a postup středění.

Pod lupou je na kotouči kromě soustředných stop často vidět velmi tenký kroužek, malý trojúhelník nebo šipka a řada drobných znaků. Negenerují signál a snímací hlava je nečte, ale přímo rozhodují o kvalitě montáže a o tom, zda lze při problému dohledat příčinu.

Středicí kroužek: excentricita je vidět

Středicí kroužek je tenké mezikruží soustředné se stopou, vytvořené ve stejné expozici jako stopa, takže jeho střed je středem obrazce stopy. Vnější průměr a otvor kotouče se řežou až později a vůči obrazci mají nevyhnutelně odchylku; středit podle nich je méně spolehlivé než podle středicího kroužku.

Proč tolik záleží na soustřednosti? Excentricita vytváří sinusovou chybu první harmonické s amplitudou Δθ ≈ e ÷ r. Na poloměru snímání 20 mm:

Excentricitu několika mikrometrů okem nevidíte, ale pod mikroskopem je házení středicího kroužku patrné na první pohled.

Jak středit pod mikroskopem

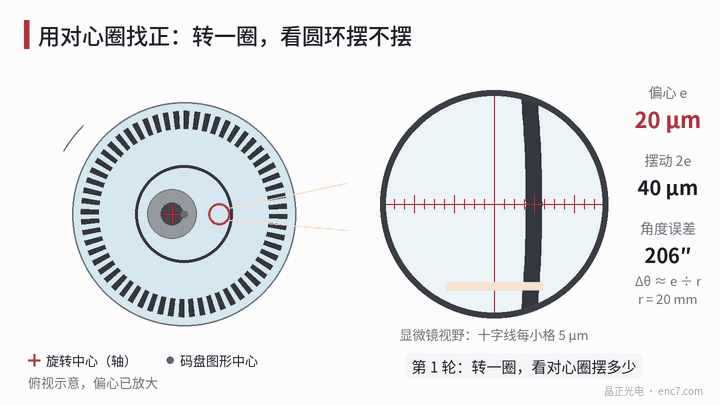

Obvyklý postup (obrázek 1):

1. Položte kotouč na náboj, dokud lepidlo není vytvrzené a kotoučem lze ještě nepatrně pohnout;
2. Zaměřte mikroskop na středicí kroužek, zaostřete a položte záměrný kříž na hranu kroužku;
3. Pomalu otočte hřídelí o celou otáčku a sledujte, jak moc kroužek vůči kříži kmitá. Rozkmit (špička–špička) je přibližně 2e;
4. V místě největší výchylky kroužku lehce posuňte kotouč směrem ke středu, zhruba o polovinu rozkmitu;
5. Opakujte kroky 3 a 4, dokud rozkmit není v požadované mezi, pak nechte lepidlo vytvrdit a po vytvrzení znovu zkontrolujte.

Příklad: na poloměru snímání 20 mm a s požadavkem, aby chyba z excentricity nepřesáhla asi 10″, musí být excentricita kolem 1 μm, tedy rozkmit v mikroskopu nejvýše asi 2 μm. K tomu je potřeba mikroskop nebo obrazový systém s dostatečným zvětšením a stupnicí s mikrometrovým rozlišením.

Dva detaily stojí za zmínku. Za prvé: excentricita je posunutí středu a je stejná na jakémkoli poloměru; e změřené na středicím kroužku lze přímo použít pro výpočet chyby na poloměru snímání. Za druhé: takto se zjistí excentricita kotouče vůči skutečné ose otáčení – právě ta veličina, která ovlivňuje odečet.

Další značky

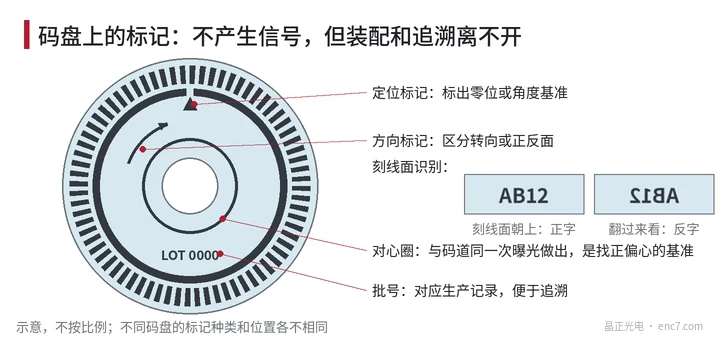

Kromě středicího kroužku se na kotoučích často vyskytují tyto značky (obrázek 2).

• Polohová značka: označuje nulovou polohu nebo úhlovou základnu; při montáži slouží k vyrovnání se základnou hřídele či motoru.
• Směrová značka: rozlišuje směr otáčení nebo líc a rub a brání obrácené montáži.
• Rozpoznání strany s ryskami: sklo je průhledné, obrazec je vidět i zezadu. Je-li písmo při pohledu ze strany s ryskami čitelné normálně, po otočení se jeví zrcadlově – na první pohled je jasné, na které straně jsou rysky. Je-li strana s ryskami otočena špatně, změní se snímací vzdálenost.
• Číslo šarže: odpovídá výrobním záznamům; při problému umožňuje dohledat šarži, proces a data z kontroly.

Všechny tyto značky musí ležet mimo stopy a nesmějí rušit snímání. Které značky kotouč má a kde jsou, se liší; obvykle se dohodnou na výkresu s výrobcem kotouče.

Shrnutí

Středicí kroužek je soustředný se stopou a slouží jako základna pro vystředění excentricity při montáži: jedna otáčka, sledovat rozkmit (asi 2e), v nejvzdálenějším místě lehce posunout, několikrát opakovat. Značky polohy, směru, strany s ryskami a šarže jsou nenápadné, ale brání chybné montáži a usnadňují dohledatelnost. Kdo tyto značky po převzetí kotouče nejprve rozpozná, montuje mnohem hladčeji.
